Especificações e diferença de três flanges de vácuo comuns (CF, KF, ISO)
Jun 08, 2018| 1. Flange CF

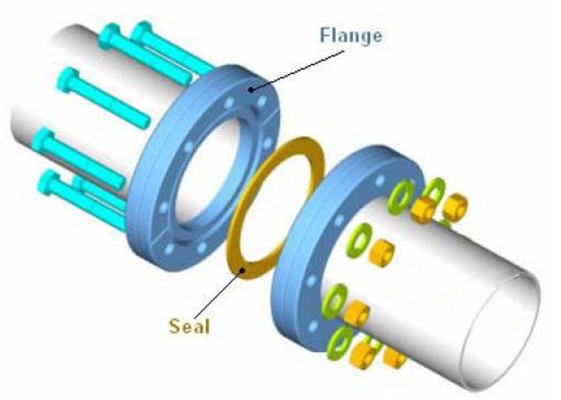

Flange CF refere-se a Conflat Flang, uma conexão flangeada que é usada em vácuo ultra alto. É um tipo de selo estático de metal que pode suportar cozimento de alta temperatura.
O tamanho do diâmetro nominal inclui DN16, 40, 63, 100, 160, 200, 250.
Grau de vácuo aplicável é até 10-12 mbar
O material do selo do flange é geralmente Viton, PTFE, cobre livre de oxigênio, etc.
O material das flanges é geralmente 304, aço inoxidável 316.
2. ISO-KF
O ISO-KF é um tipo de flange de liberação rápida usado em sistemas de vácuo. Ele consiste em dois flanges KF, O-Ring, suportes de centralização e grampos KF simetricamente distribuídos. Não há necessidade de usar qualquer outra ferramenta, mas simplesmente desaparafuse a porca do prato com a mão para soltar ou pressionar a conexão.
As conexões a vácuo ISO-KF são conectores flangeados de encaixe rápido de tamanho pequeno. Tamanhos de diâmetro nominal incluem DN 10, 16, 25, 40, 50.
Padrões de fabricação incluem DIN 28403, ISO 2861.
O grau de vácuo aplicável é de até 10-8 mbar.
O material do selo da flange é geralmente Viton, Buna, Silicone, EPDM, alumínio, etc.
O material do flange é geralmente 304, aço inoxidável 316, etc.

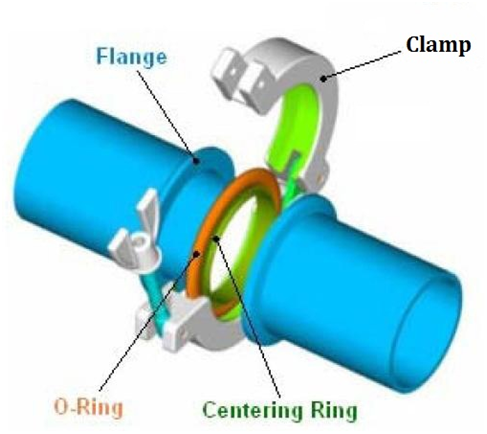

As juntas de vácuo ISO-KF são geralmente compostas de flange, grampo, O-Ring e anel de centralização, conforme a figura abaixo.
3. Flange ISO
Os flanges ISO e sua tubulação podem ser usados em uma ampla gama de aplicações, desde a pressão atmosférica até o alto vácuo, geralmente para montagem e desmontagem. O diâmetro de um tubo típico é maior que 50 mm (2 polegadas). Se estiver usando anéis de borracha de flúor, pode resistir a cozimento a 150 ° C.
Dois flanges ISO comumente usados são ISO-K e ISO-F
As conexões a vácuo ISO-K e ISO-F são conexões a vácuo de tamanho grande com tamanhos de diâmetro nominal, incluindo DN 63, 100, 160, 200, 250, 320, 400, 500 e 630.
Padrões de fabricação incluem DIN 28404, ISO 1609.
Pode ser usado onde o vácuo é necessário até 10-8 mbar.
O material do selo da flange é geralmente Viton, Buna, Silicone, EPDM, fio de alumínio, etc.
O material do flange é geralmente 304, aço inoxidável 316, etc.

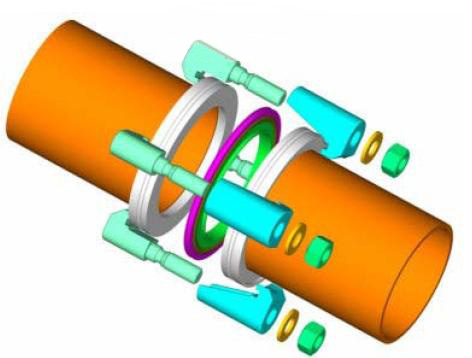

uma. As conexões a vácuo ISO-K geralmente consistem de flange, grampo, anéis de vedação e anel de centralização, conforme a figura abaixo.

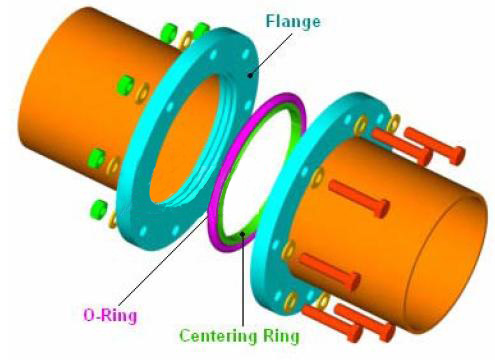

b. As conexões a vácuo ISO-F geralmente consistem em flange, anel de vedação e anel de centralização. Ao contrário do ISO-K, os flanges ISO-F são resistentes com parafusos, conforme a figura abaixo.
